FJH10K-S3D

產品簡介:

  1. 優異的操作手感,各個方向的移動均無彈跳,最適合於指尖的操作
  2. 可整合Tact Switch,使本產品更貼合使用者的需求

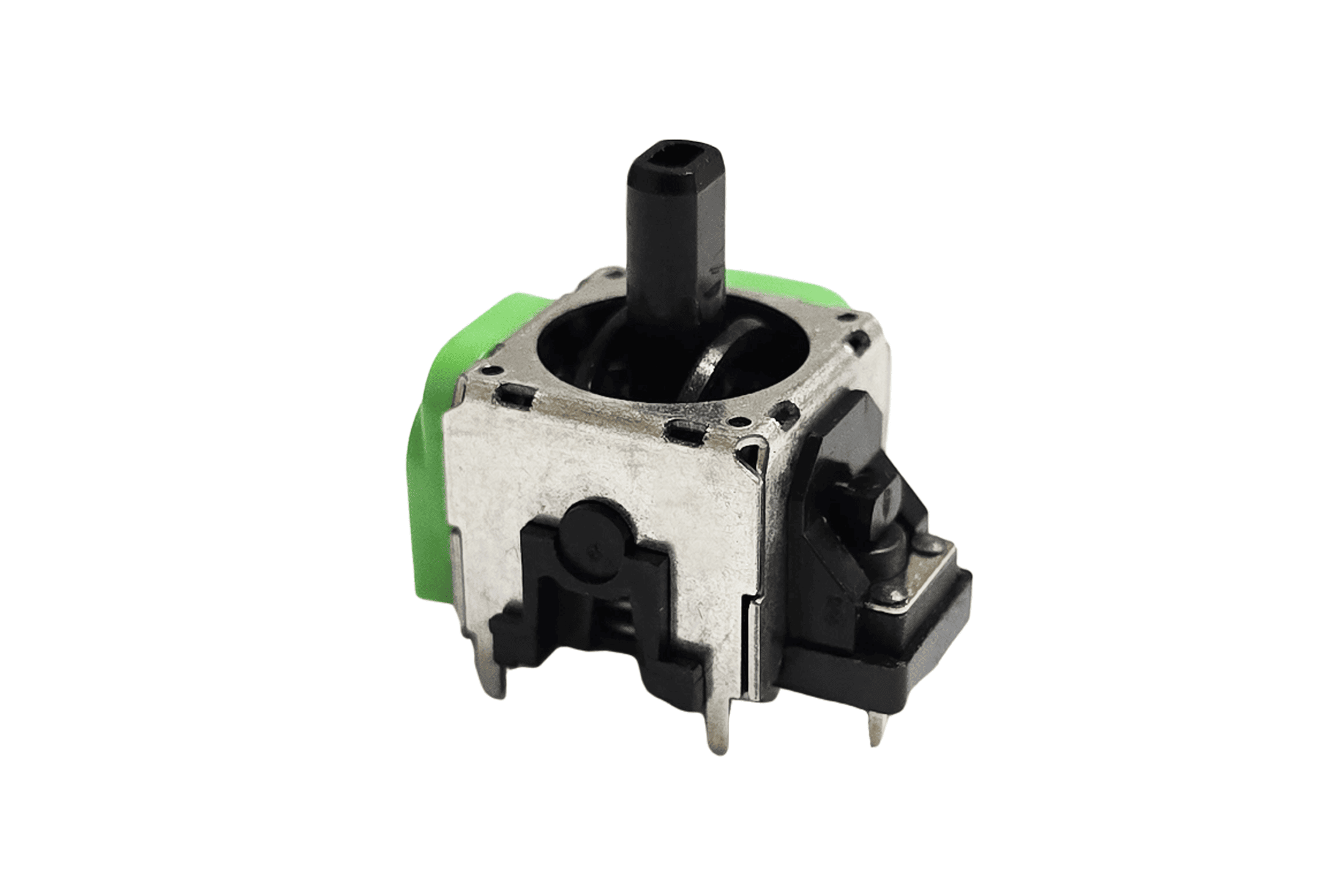

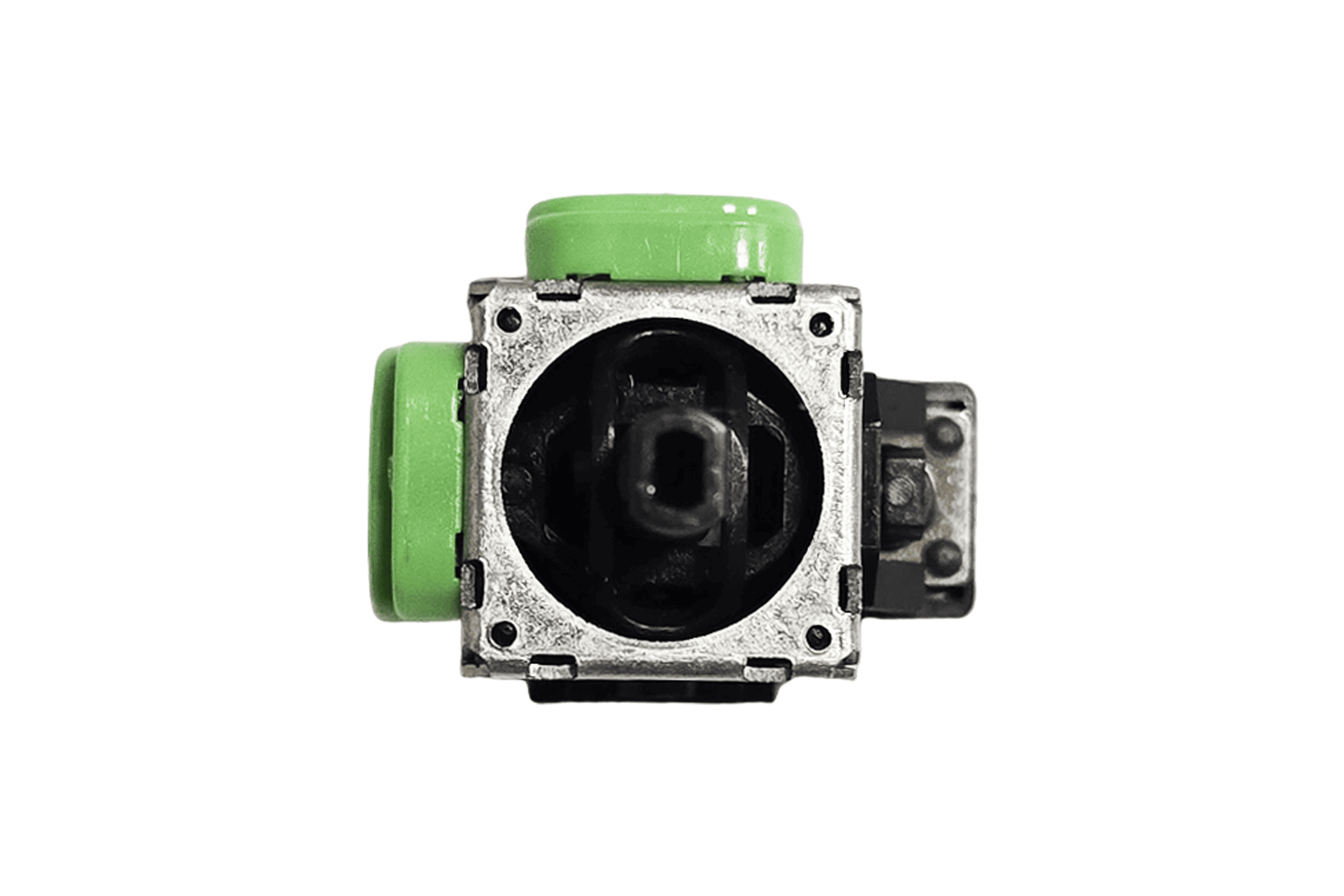

成品圖:檔案下載 ▼

電氣特性 ELECTRICAL CHARACTERISTICS

輸出電壓 Output voltage
端子1(或3) <18%
自由複歸位置時 40%~60% 垂直自由複歸位置5.5%可以接受
端子3(或1) >82%

絕緣阻抗值 Insulation resistance
100 MΩ以上

機械特性 MECHANICAL CHARACTERISTICS

搖桿動作形式 Figure of lever operation
當搖桿沒有受力時,其會從操作位置自動復歸回到垂直的位置

搖桿操作角度 Operation angle of lever
單邊26°

滑柄止動強度 The Stopper Strength of the Slid Bars
More than 3.0Kg.f, 3 seconds minimum

滑柄作用力 Operating force of Slid Bars
40±20 gf

搖桿作用力 Operating force of lever
120±50gf

搖桿復歸精度 Accuracy of Reset Position of Lever
偏移角度±5°内

耐久性能 ENDURANCE CHARACTERISTICS

旋轉壽命 Rotational Life
5,000,000 cycles minimum

開關規格(適用於帶開關機種)
SWITCH CHARACTERISTICS (FOR WITH-SWITCH TYPE)

開關接觸電阻 Resistance of Switch
/

開關額定功率 Switch Rated Power
/

絕緣阻抗 Insulation Resistance
/

耐電壓 Withstand Voltage
/

開關回轉角度 Switch Rotation Angle
/

開關作用力 Switch Action
/

開關推壓行程 Switch Push Stroke
/

推壓開關作動力 Push on Switch Action
/

開關耐久次數 Number of Cycles
1,000,000 cycles
